AUTOSAR MCAL模块-PORT
前言
在现代汽车电子控制单元（ECU）的开发中，AUTOSAR (Automotive Open System Architecture) 已成为事实上的行业标准。作为 AUTOSAR 基础软件 (BSW) 的最底层，MCAL (MicroController Abstraction Layer) 负责直接与硬件交互。本文将详细介绍 MCAL 层中至关重要的 PORT Driver (端口驱动) 模块，帮助您从零开始理解其在系统中的定位、功能、配置和使用。
第一章：软件开发基石 — SRS 与 SWS 的核心区别
深入理解 AUTOSAR 模块，首先需要区分其两个关键的文档：SRS (Software Requirement Specification, 软件需求规范) 和 SWS (Software Specification, 软件规范)。它们代表了从“应做什么”到“如何做”的完整过程。
| 特性 | SRS (Software Requirement Specification) | SWS (Software Specification) |
|---|---|---|
| 关注核心 | 做什么 (WHAT) | 如何做 (HOW) |
| 文档定位 | 上游文档，面向客户需求和系统目标。 | 下游文档，面向软件设计和实现细节。 |
| 内容要点 | 功能性需求 (e.g., PORT 模块必须能在运行时修改引脚方向)。非功能性需求 (e.g., 性能、内存占用、时间要求)。 | 架构设计、数据结构、API 接口 (函数原型)、配置参数 (ECUC 参数)、错误处理机制。 |
| 关系 | SWS 是对 SRS 中所有需求的实现和设计承诺。SWS 中的每一个设计点都应能追溯到 SRS 中的一个或多个需求。 | |
总结： 工程师在项目启动时应查阅 SRS 以明确 PORT 模块需要满足的所有要求；在进行软件设计和编码时，则应严格遵循 SWS 来确定 Port Driver 模块的具体实现方式和接口。
第二章：PORT 模块在 MCAL 中的定位与功能
2.1 模块定位
PORT Driver 位于 MCAL 抽象层中，它的上方是 DIO (Digital Input/Output) 驱动 和其他更高层的 BSW 模块，下方则直接操作微控制器 (MCU) 的寄存器。
主要职责： PORT 模块是整个 ECU 硬件访问的入口网关。它不对引脚进行实际的读写操作（这是 DIO 模块的职责），而是专注于对 MCU 引脚 (Pin) 的初始化和配置。
2.2 核心功能：引脚复用配置 (Pin Multiplexing)
MCU 的一个物理引脚通常可以复用为多种功能。PORT 模块的核心功能就是配置以下两个关键属性，实现引脚复用的选择：
引脚模式 (Pin Mode)： 确定引脚最终用作哪种外设功能。
- 示例： DIO (通用 IO)、ADC (模拟输入)、SPI/LIN/CAN (通信功能)、PWM (定时器输出) 等。
- 引脚方向 (Pin Direction)： 确定引脚作为 输入 (Input) 还是 输出 (Output)。
PORT 模块保障了在系统启动的早期，所有引脚都处于一个可预测和安全的状态。
第三章：PORT 模块的配置与使用（ECUC 与 API）
3.1 模块配置（ECUC 参数）
PORT 模块的配置是通过 ECUC (ECU Configuration) 工具完成的。开发者需要为 MCU 上的每一个引脚配置其属性：
| ECUC 配置项 | 描述 | 关键配置点 |
|---|---|---|
PortPinMode | 引脚的初始功能模式。 | 配置为 DIO, SPI, CAN, 或其他 MCU 特有模式。 |
PortPinDirection | 引脚的初始方向。 | 配置为 PORT_PIN_IN (输入) 或 PORT_PIN_OUT (输出)。 |
PortPinInitialValue | 当引脚配置为输出时，上电后的初始电平。 | 配置为 PORT_PIN_LEVEL_HIGH 或 PORT_PIN_LEVEL_LOW。用于定义安全状态。 |
PortPinResistor | 引脚是否激活内部的上拉 (Pull-Up) 或下拉 (Pull-Down) 电阻。 | 确保输入引脚在浮空时也有明确的电平。 |
PortPinDirectionChangeable | 运行时可变性配置。 设置为 TRUE 则允许软件在运行时通过 Port_SetPinDirection 更改方向。 | 影响 SWS API 的可用性。 |
PortPinModeChangeable | 运行时可变性配置。 设置为 TRUE 则允许软件在运行时通过 Port_SetPinMode 更改模式。 | 用于需要动态切换引脚功能（例如诊断唤醒引脚）。 |
3.2 模块 API 接口 (SWS 函数)
PORT Driver 提供了以下核心函数供上层模块调用（基于 AUTOSAR_SWS_PortDriver.pdf）：
| API 函数 | 描述 | 调用时机/要求 |
|---|---|---|
Port_Init(const Port_ConfigType *ConfigPtr) | 核心函数。 用于初始化所有端口和引脚的配置。 | 必须在系统启动早期调用。 必须在调用任何 Dio_Init 或其他依赖 PORT 模块的函数之前完成。 |
Port_SetPinDirection(Port_PinType Pin, Port_PinDirectionType Direction) | 在运行时动态更改指定引脚的方向。 | 前提： 该引脚的 ECUC 参数 PortPinDirectionChangeable 必须配置为 TRUE。 |
Port_SetPinMode(Port_PinType Pin, Port_PinModeType Mode) | 在运行时动态更改指定引脚的模式（功能）。 | 前提： 该引脚的 ECUC 参数 PortPinModeChangeable 必须配置为 TRUE。 |
Port_RefreshPortDirection(void) | 刷新所有被配置为 不可变方向 (PortPinDirectionChangeable=FALSE) 的引脚的方向寄存器。 | 主要用于从低功耗模式唤醒后，重新确保固定的引脚方向。 |
Port_GetVersionInfo(Std_VersionInfoType *versioninfo) | 获取模块的版本信息（供应商 ID、模块 ID、版本号等）。 | 标准的 AUTOSAR 服务。 |
第四章：PORT模块的配置

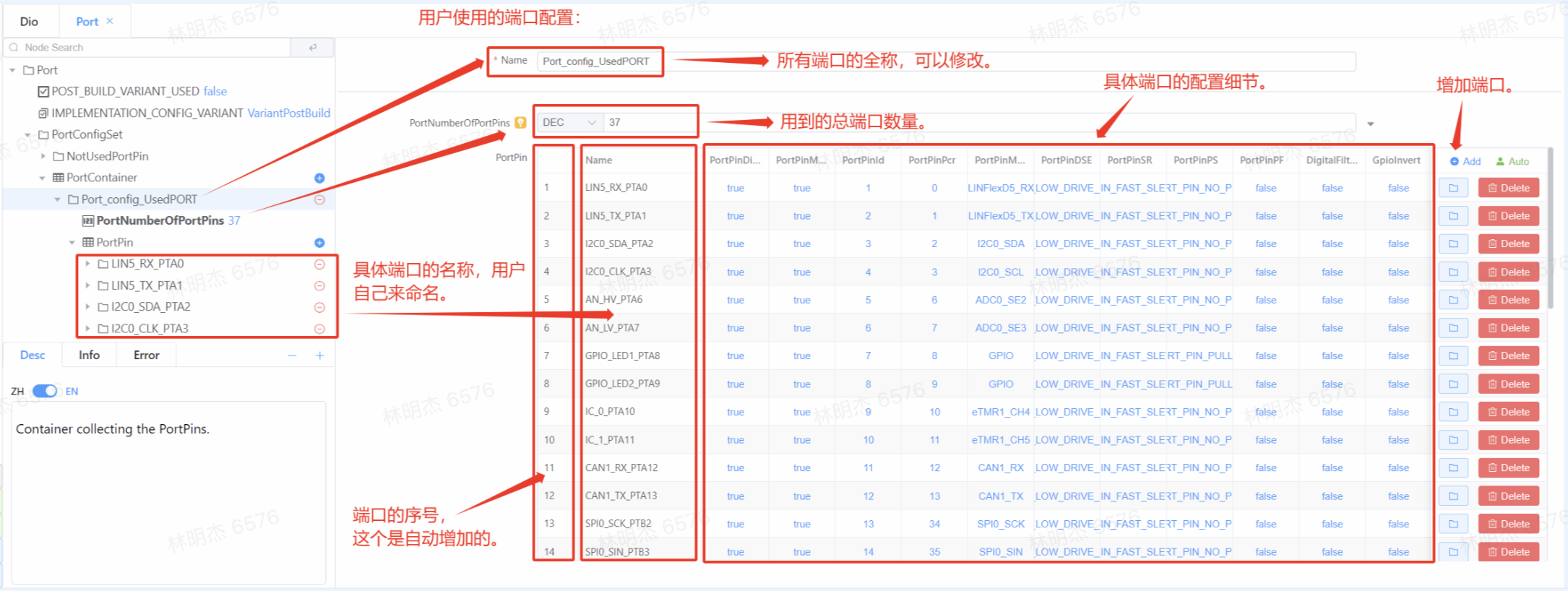

- Port模块依赖Mcu和Platform，Mcu模块里面需要配置外设时钟，Platform里面配置外设中断。
- 配置中包含AutoSar规范标准选项和云途自定义选项，左边树选框中粗体字为AutoSar标准选项，细体字为云途自定义选项
下图是配置PTA1为LIN5_TXD功能的配置：

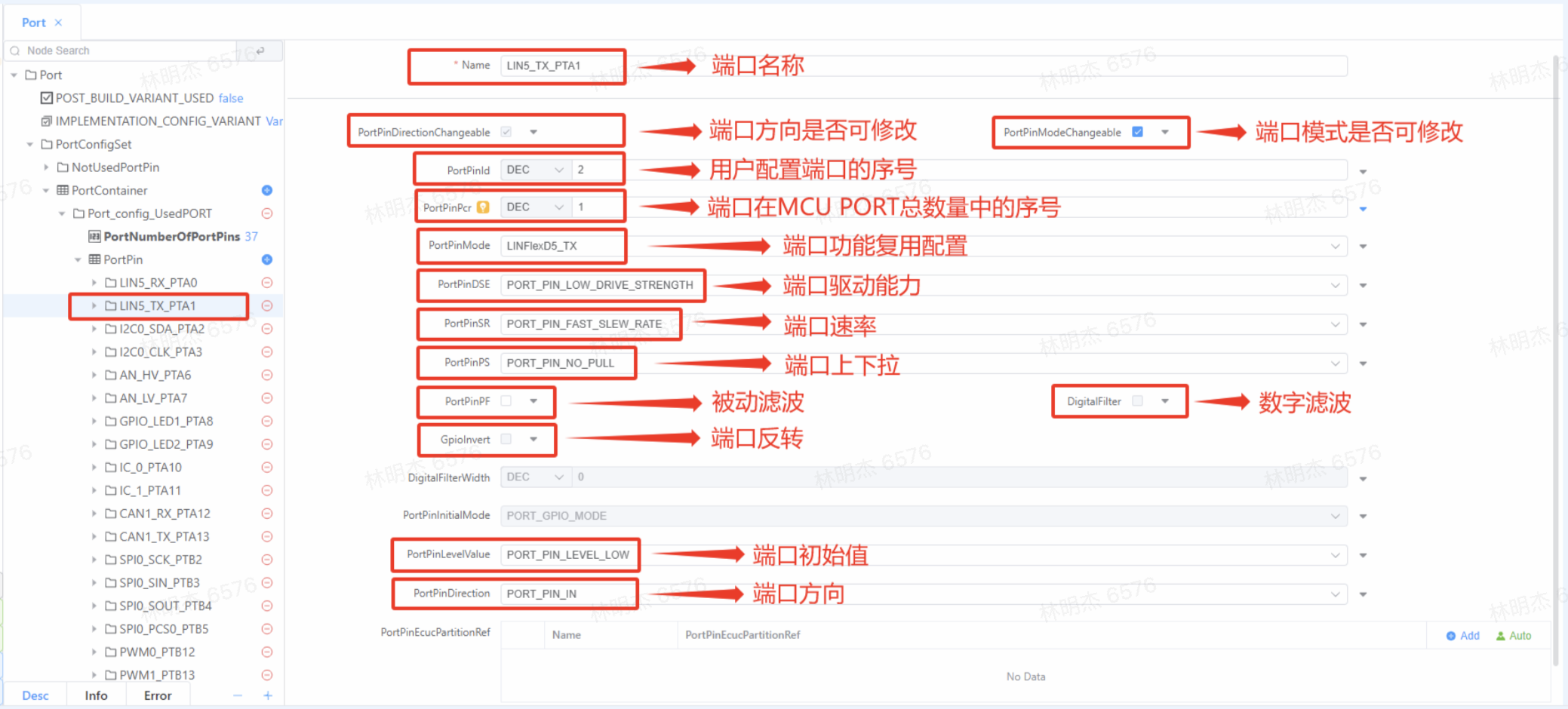

这里着重配置的就是端口的复用功能，需要注意的是，某些功能只在GPIO模式才会生效，比如数字滤波，端口反转，端口初始值和端口方向等。而端口的驱动能力，端口速率，以及端口的上下拉则对所有数字模式有效，用户需要根据实际情况选择合适的配置，尤其是上下拉的配置。
关于上下拉配置，建议输入引脚根据实际应用情况开启对应的上下拉，确保端口时钟有明确的输入电平，避免低功耗模式引入额外的功耗，或者引脚浮空导致不确定的输入影响程序运行。比如LIN的RXD在IDLE模式下都是高电平，所以可以配置引脚为上拉开启的状态。
针对数字滤波和模拟滤波两种滤波模式，实际用的比较多的是数字滤波，可以软件灵活调整滤波的宽度，而模拟滤波则有固定的输入截止频率，本身是不可调的。两种滤波模式并不是每个引脚都支持，所以具体配置是否生效需要查看RM中的相关描述。
PortPinPcr输入的数值定义
PortPinPcr在配置过程中是一个数字，但是实际我们更习惯用名称来描述引脚，比如PTA1，为了简化用户配置的转换过程，YCT工具本身集成了自动转换的功能，因此该配置项支持如下两种配置模式：

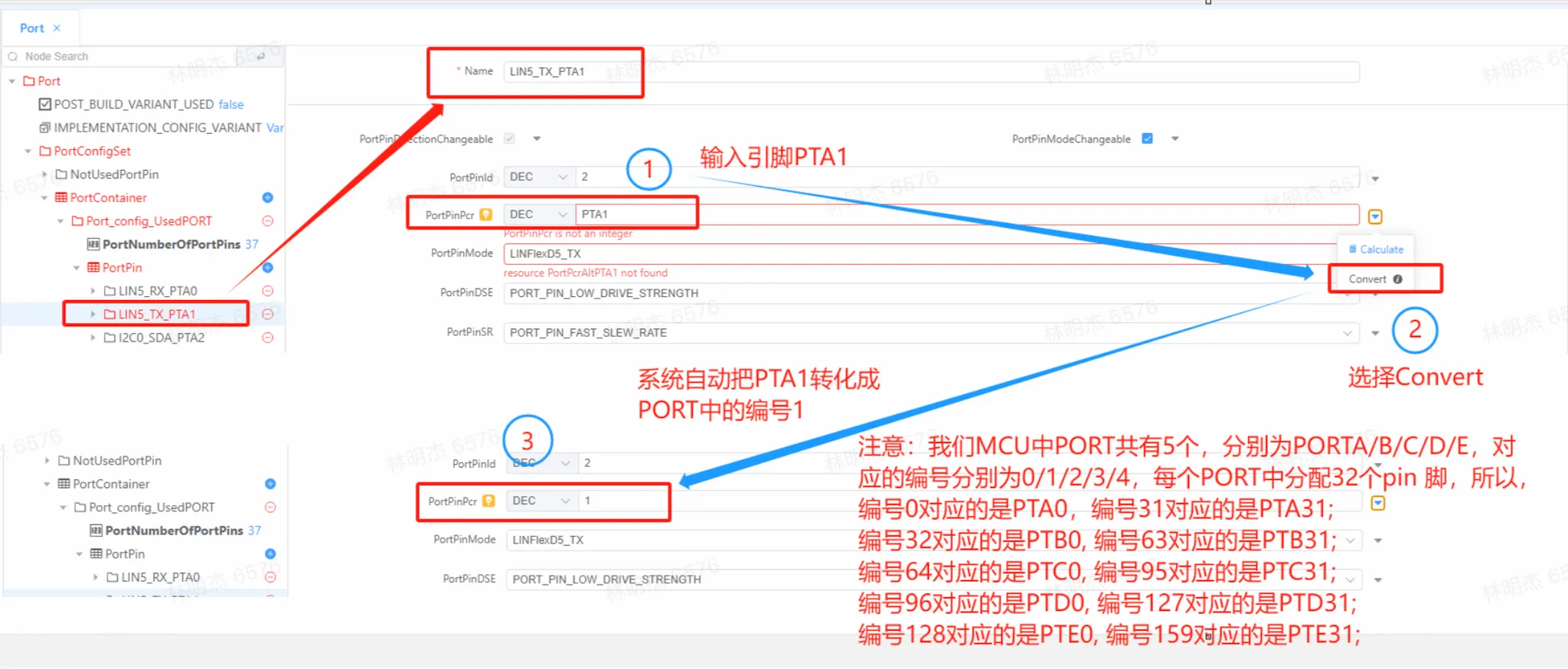

- 可以直接输入端口名称PTA1或者PTB3，在下拉菜单中选择Convert，便会自动转换为它们在PORT中的序号，分别为1和35。
- 直接输入数值1和35便可。用户可以使用自己习惯的方式。
Tips：
MEO共有5个PORT（A/B/C/D/E），序号为0/1/2/3/4，每个PORT分配32个pin，每个PORT分配32个pin，所以 PortPinPcr的值从0开始依此排列下去，见下图：
第四章：开发与集成注意事项
一个稳定可靠的 PORT 模块集成需要关注以下关键点：
4.1 初始化顺序的严格要求
PORT 模块的初始化必须是 MCAL 层的首批操作之一。
- 正确顺序：
Port_Init→Dio_Init→ 其他模块初始化。 - 原因：
Dio(以及其他依赖硬件 IO 的模块，如 SPI/CAN/Lin 等) 依赖于 PORT 模块已经将引脚配置为正确的模式和方向。如果顺序错误，可能会导致 DIO 操作失败或对引脚进行错误的读写。
4.2 引脚的明确定义状态 (Defined State)
根据 SRS 规范（例如 [SRS_Port_12300]），所有在 ECU 中未被使用的端口和引脚（无论是 DIO 还是其他特殊功能）都必须通过 PORT 模块的配置，将其设置为一个明确定义的静止状态。
- 操作： 将未使用的引脚配置为输入，并启用内部上拉或下拉电阻。可靠的静止状态也包括将引脚配置为输出低电平。
- 目的： 防止引脚浮空（Floating Pins）导致的高频噪声、电磁干扰 (EMI) 或意外的电流泄露，这是功能安全 (Functional Safety) 的基本要求。
4.3 并发访问的互斥保护
如果您的 ECU 是多核系统 (Multicore) 或有并发访问 PORT 寄存器的风险，您必须确保对 PORT Driver API 的调用具有互斥保护。
- AUTOSAR 规范通常要求：用户（即上层软件）负责确保在并行访问时不会导致数据完整性问题。
- 解决方案： 在调用
Port_SetPinDirection或Port_SetPinMode等修改性 API 时，使用 操作系统 (OS) 锁、中断禁用 或 自旋锁 (Spin Lock) 等机制来保护对共享寄存器的访问。
4.4 错误处理 (Error Handling)
PORT Driver 模块必须支持以下错误处理机制：
- Det (Development Error Tracer)： 在开发阶段，当 API 调用参数非法（例如引脚 ID 超出范围、调用
Port_SetPinDirection时该引脚不允许运行时修改方向）时，应向 Det 报告错误。 - 安全性检查： 检查
Port_Init是否已经被调用。如果未调用Port_Init就调用其他 API，模块应报告PORT_E_UNINIT错误。
总结
PORT Driver 模块看似简单，却是整个 AUTOSAR MCAL 层的基石。它通过规范化的配置和 API，实现了对底层硬件引脚的抽象化和标准化管理。掌握 SRS 对其的需求，理解 SWS 对其接口的定义，并严格遵循其初始化顺序和并发保护要求，是成功开发和集成 AUTOSAR 软件的关键第一步。
